美钢联法大型生产线有什么特点?

放大字体  缩小字体发布日期:2011-11-23  浏览次数:982

美钢联法若采用卧式炉,则受炉子长度的限制,产量受到很大的制约。自从发明了立式炉之后,美钢联法如虎添翼,产量得到了数倍的增长,为机组的高速化、大型化奠定了基础。



如图l-8所示是国外某公司的一条大型美钢联法生产线,其特点是采用立式加热炉、立式脱脂、立式活套,这些立式设备大大减少了占地面积,使设备向高空发展。



该生产线人口立式活套前有初级碱洗设备,以洗去大部分的油污,防止钢带污染活套辊子,在活套之后又有齐全的电解脱脂和刷洗、漂洗设施,克服了因人口焊接停机时钢带在前处理内停止而产生的辊印缺陷。



由于采用了立式炉,钢带在炉内的时间较长,加上加热炉的加热、保温、冷却、时效等工序较完备,产品的热处理效果较好,可以采用普通的碳钢生产超深冲级的产品。



   该生产线配备了感应加热的镀层合金化退火炉,可以生产锌铁合金板。产品规格为(0.2~2.3)mm×(750~1860)mm,工艺段速度为200m/min,年产量达45万吨。产品广泛用于汽车、家电行业。

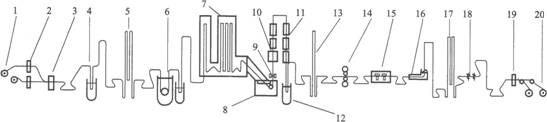

图   大型美钢联法镀锌线

1-开卷机; 2-入口剪;3-焊机; 4-预清洗;5-入口活套;6-电化学清洗;7-连续退火炉;8-锌锅;9-气刀; l0-小锌花装置;ll-冷却装置;l2-水淬槽,13-中间小活套;14-光整机;15-拉矫机,16-化学处理槽; l7-出口活套;18-切边机; l9-出口剪;20-卷取机

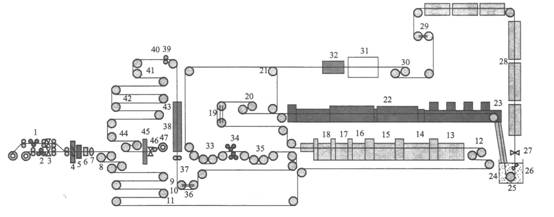

图  热轧镀锌生产线举例

   1-1#开卷机,2-2#开卷机;3-剪床;4-焊接机,5-裁边机,6-修边机;7-压边机;8-1#张力辊; 9-l#纠偏辊;10-人口活套;11—2#纠偏辊;l2-2#张力辊}13-1#酸洗槽;l4-2#酸洗槽;l5-3#酸洗槽}16—1#水洗槽;17—2#水洗槽;l8—38水洗槽;l9-4#纠偏辊;20-3#张力辊;21-酸洗流程旁路; 22-无氧化炉;23-转向辊,24-沉没辊;25-锌锅;26-稳定辊;27-气刀,28-冷却风箱;29-5#纠偏辊,30-4#张力辊;31-水淬槽; 32#干燥机;33-5#张力辊,34-张力矫直机;35-6#张力辊;6-6#纠偏辊;37-涂敷机;38-烘干炉;39-钝化辊; 40-烘干机,41-7#纠偏辊;42-出口活套; 43-8#纠偏辊#44-7#张力辊;45-涂油机;46-剪床;47-收卷机
