镀铬用的挂具:内燃机活塞环镀铬用的挂具及在槽中布置

放大字体  缩小字体发布日期:2012-04-23  浏览次数:671

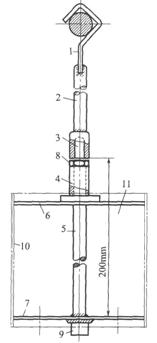

图1活塞环多孔性镀铬的挂具1-接触钩;2-钩杆;3-钩杆套筒;4-套简;5-挂具杆;6-上部法兰盘;7-下部法兰盘;8-锁紧螺帽;9-底端突缘;l0-空心套筒;11-堆叠的活塞环;为内燃机活塞环的镀铬挂具,在槽中的布置如图2所示。

   图2活塞环在镀铬槽中吊挂方法示意1-圆筒形阳极;2-挂具及活塞环;3-圆棒阳极单位:mm

活塞环压紧圆筒如图3所示。

图3活塞环压紧圆筒(DBH为汽缸或汽缸套的内径)单位:mm

  绝缘处理方法如下。

  ①在未用绝缘漆之前,要先把油除去,并用砂布打光,其尖角部分均用锉刀锉平。

   ②用浸涤法或刷涂法涂绝缘漆时,至少涂上两层,随即在室温下干燥l.5~2h。

   ③在尚未干透的绝缘漆上缠以电绝缘带,缠带时需注意使每圈带子都叠在上一圈上,重叠处需为带宽的50%以上。在缠的时候需将带子拉紧。若带子不够长,可用另一根接下去,但需将上一圈全部遮盖,并且在接头处要用塑料绳拴紧,然后涂绝缘漆,在室温干燥1~1.5h。

④绝缘漆最少涂两层,并需特别注意带子有否在边缘或接头地方伸出外面。涂绝缘漆后,整个挂具需干燥3~4天,直至气味消失。
