镀铬用的挂具：工件的悬挂方法

   在5.1.1节，已简单地对耐磨镀铬用的阳极和保护阴极作了介绍，这里要补充的是，阳极与阴极相对应的长、宽应保持等距离。因为这些措施都可减小工件在电镀后的椭圆度和锥度，见图1和图2。

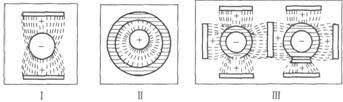

图1椭圆度产生的原因;1-阳极数量少；Ⅱ-阳极偏离中心；Ⅲ-零件凸凹不平

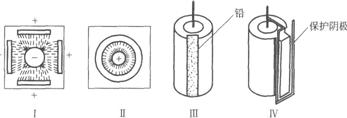

图2消除椭圆度的方法1-采用多面阳极；Ⅱ-阳极放在内孔中心；Ⅲ-用铅将凹处堵平；Ⅳ-在凸处用金属丝保护.

阳极板的放置方法对电力线分布的影响如图3所示；

 图3 阳极电力线的分布 Ⅰ一般零件；Ⅱ一外圆；Ⅲ一内孔

而阳极板的合理的悬挂位置如图4所示。

图4经采用一定措施后，电力线的分布情况;1-采用绝缘物将自由空间隔开;Ⅱ-采用金属丝保护阴极；Ⅲ-采用金属保护阴极；IV-采用非金属隔电
