环球电镀网
当前位置: 首页 » 电镀技术 » 电镀工艺 » 正文

镀镍添加剂:缎面镀镍溶液及其添加剂—缎面镍镀镍溶液的组成和工艺条件

放大字体  缩小字体发布日期:2012-04-26  浏览次数:719

缎面镍镀镍溶液的组成和工艺条件

缎面镍镀液的组成和工艺条件见表9-10。

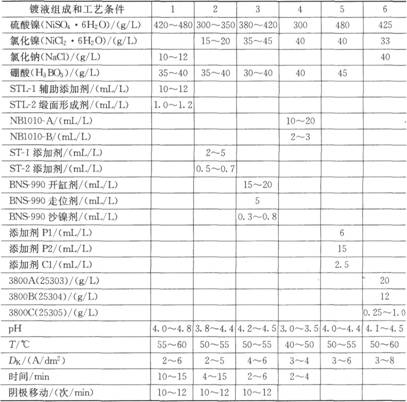

表9-10缎面镍镀镍溶液的组成和工艺条件



注:l.配方1的STL-1、STL一2是上海永生助剂厂研制的长寿命缎面镍添加剂。STL-1是辅助添加剂,已包括除针孔剂等添加剂在内。STL-1能使镀层结晶细致白洁,但加入过多,会使镀层太光亮,从而使形成的缎面不足,其消耗量约在80~150mL/(kA·h)。STL-2是缎面形成剂,平时宜少加勤加,而且一定要用自来水稀释20倍以上后再在搅拌条件下缓缓加入。其消耗量为100~200mL/(kA·h)。

2.配方2的ST-1、ST一2是上海长征电镀广研制的添加剂。ST一1为天蓝色液体,主要作用是使镀层细致并带有一定光泽。新配镀液需要用活性炭大处理。ST-1为新开缸用添加剂,在日常生产中一般不需添加。ST-2添加剂主要作用是使镀层达到缎面状,它又分粗粒子和细粒子两种。使用粗粒子的添加剂,电镀4~5min,就能获取色泽均匀的租面镍层,如使用细粒子添加剂,则需电镀7~10min,才能获取较均匀的细缎面镍层。粗细两种粒子添加剂还可按不同比例任意搭配使用,以获取上述两种色泽之间不同粗细的缎面镍层。在生产过程中如发现缎面减弱,就需要补充ST-2添加剂。在添加时必须先用水稀释20倍后再在不断搅拌下逐渐缓慢加入,不然会在镀层表面出现点状或黑点。ST-2添加剂消耗量为200 300mL/(kA·h)。

3.配方3的BNS-990是武汉材保电镀技术生产力促进中心的产品。该配方有着镀层细致平滑似珍珠的外观,镀层硬度高}溶液起沙速度快,分解产物少,易于管理。消耗量为:

BNS-990开缸剂250~300mL/(kA·h);

BNS-990走位剂80~120mL/(kA·h)

BNS-990沙镍剂200~250mL/(kA·h)。

4.配方4的NBl010-A、NBl010-B是日本一家公司的添加剂。该公司还有NBl010一C,可起到镀层较白的效果,一般情况下可不加。还有NBl010一D,这是一种润湿剂,起到消除针孔麻点的作用。NBl010一A是辅助光亮剂,加入过多会使镀层过于光亮,从而影响缎面效果。其消耗量为l00~200mL/(kA·h)。如经活性炭处理后,可按配方量的(1/3)~(1/4)的量补充。NBl010-B是缎面形成剂,在日常生产中按照缎面情况进行补充。一般按配方量的(1/3)~(1/4)补加。其消耗量为l00~200mL/(kA·h)。

5.配方5的添加剂Pl、P2和Cl是安美特化学有限公司的产品。具有均匀的缎面镀层,沙度容易控制镀层色泽均匀洁白,不易留下指纹印,也不易起黑点。消耗量为:

添加荆Pl50~100mL/(kA·h);

添加剂P2100mL/(kA·h);

每次镀镍大处理过滤后。按配方量补充,直至下次过滤前一般不需再补充;若有需要,可加入0.3~O.5mL/L。

6.配方6的3800系列添加剂是美坚化工原料有限公司的产品。有良好的珍珠效果;耐蚀性和抗触摸性好}只用单一缎面添加剂。消耗量为:

3800A(25303)50~150mL/(kA·h)l

3800B(25305)150~300mL/(kA·h)l

3800C(25305)每天0.25~1mL/L。

网站首页 | 网站地图 | 友情链接 | 网站留言 | RSS订阅 | 豫ICP备16003905号-2
knee length prom dresses ralph lauren polo shirts for cheap swiss replica rolex long sleeve evening dresses replicas rolex
