3填料含量对涂层耐蚀性的影响
采用浸泡试验和盐雾试验对填料质量分数分别为40％、50％、60％和70％的涂层试样进行测试。盐雾试验设备为FQY010A型盐雾腐蚀箱，采用W=3．5％的NaCl溶液，35 ℃下连续喷雾。测试结果见表2。

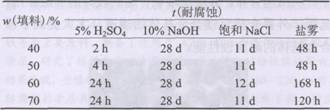

表2填料含量对涂层耐蚀性的影响 Table 2 Effect of filler content on coating corrosion resistance
从表2可见，涂层的耐腐蚀性能与填料的含量有关。当填料含量较少时，不能形成屏蔽作用良好的涂层，涂层的耐蚀性较差：随着填料含量的增加，涂层的耐蚀性也随之提高。当填料含量过多时，胶粘剂含量少，涂层与镁合金基体的附着力较差，从而导致涂层的防腐性能下降。填料含量为60％时，AZ31镁合金表面的防腐胶粘涂层具有较好的耐蚀性能。
AZ31镁合金表面防腐胶粘涂层的研制 AZ31镁合金表面防腐胶粘涂层的研制：实验(一） AZ31镁合金表面防腐胶粘涂层的研制：实验(二） AZ31镁合金表面防腐胶粘涂层的研制：结果与讨论（一） AZ31镁合金表面防腐胶粘涂层的研制：结果与讨论（二） AZ31镁合金表面防腐胶粘涂层的研制：结论
|
