热浸镀镍基合金层加热重熔前后的组织结构

放大字体  缩小字体发布日期:2012-04-13  浏览次数:1357

关 键 词:热浸镀;镍基合金;Q235钢;加热重熔;组织结构;冶金结合;耐磨

作    者:高治山,林涛,王楠,王立生,郭志猛

内  容:

(北京科技大学材料科学与工程学院,北京100083)

[摘要] 热浸镀镍基合金层结合力、耐磨性差,加热重熔可改变镀层组织结构进而改善其性能。在碳钢基体表面热浸镀镍基合金,并对镀层加热重熔,研究了热浸镀层加热重熔前后的组织结构。结果表明:加热重熔后热浸镀镍基合金层组织中树枝状共晶体消失,不连续的Cr的硼化物硬质相弥散分布在镍基固溶体中,为提高镀层的耐磨性提供了很好的保证,且镀层与基体之间存在明显的扩散过渡带,形成了很好的冶金结合。

[关键词] 热浸镀;镍基合金;Q235钢;加热重熔;组织结构;冶金结合;耐磨性

[中图分类号]  TG 174.445   [文献标识码]A   [文章编号]1001 - 1560( 2011) 01 - 0062 - 02

0前言

目前,国内外材料表面涂层制备工艺主要有等离子喷涂、爆炸喷涂、激光熔覆、热浸镀等[1,4]。等离子喷涂和激光熔覆设备造价高,而爆炸喷涂噪声较大[列。热浸镀具有成本低、生产效率高且镀层组织缺陷少等特点,广泛应用于铝、锌镀层,制备的镀层具有良好的耐蚀性[6,7],但对热浸镀耐磨层的研究较少。加热重熔可改变镀层组织结构进而改善其性能。本工作在碳钢表面热浸镀耐磨、耐蚀的镍基合金,再对镀层加热重熔,研究了加热重熔对镀层组织结构的影响,以期为实际应用提供可靠的依据。

1 试验

1.1基材前处理

基材选用Q235普通碳钢板,尺寸为300 mm×100mm×5 mm。基材经NaOH碱洗除油和喷砂处理后,浸入助镀剂(含10%~20%ZnCl2,20%~30%NH4Cl和10%~15%NH4F的水溶液)以确保基体浸入镀液前不被氧化,从而提高基体表面活性。

1.2热浸镀层制备

镀层材料为自行配制的镍基合金,熔点为1100℃,化学成分见表1。

利用KGPS120型中频炉将镀层材料全部感应熔化,然后进行脱氧处理以保证基体浸入镀液后不被氧化,同时及时除去炉内脱氧产生的杂质,使镀液保持一定的清洁度。将中频炉内的镀液稳定在1200℃左右,整个熔炼过程在N2保护下进行以防止物料的氧化。将基体浸入镀液中,并不断移动使其表面温度分布均匀。基体在镀液中停留10 s后以一定的速率从镀液中取出,在N2保护下冷却。所得镀层厚度约为2 mm。

1.3热浸镀层加热重熔

加热重熔处理在HG-10型马弗炉中进行,通N2保护,重熔温度1100℃,保温10 min。

1.4测试分析

用LE01450扫描电镜(SEM)观察镀层形貌,并用其自带的KEVEX能谱仪观察镀层成分。采用D/MAXRB型X射线衍射仪(XRD)分析镀层相结构。

2结果与讨论

2.1 加热重熔前热浸镀层的形貌

加热重熔前热浸镀层和热浸镀试样的断面SEM形貌见图1。由图la可知:镀层组织中树枝状共晶体较多且呈网络状分布。这很容易造成穿晶,宏观上表现为镀层塑性差、脆性大,同时也增加了镀层热裂和冷裂的可能,实际使用中很容易产生裂纹,甚至发生断裂‘引。此外,这些网络状分布的树枝状共晶体,在磨料的冲击或切割下易发生脆性断裂,当其周围组织磨耗后便与母体剥离,成为新的磨粒,使材料的磨损量增加。由图lb可知:镀层与基体之间的过渡带比较窄。这说明基体与镀层之间的元素扩散较少,两者属于微冶金结合。

图l 加热重熔前热浸镀层和热浸镀试样的断面SEM形貌

2.2加热重熔对热浸镀层组织结构的影响

加热重熔后热浸镀层和热浸镀试样的断面SEM形貌见图2,热浸镀层加热重熔前后的XRD谱见图3,加热重熔前后镀层与基体界面处Si,Cr,Fe,Ni元素线扫描能谱见图4。

图2加热重熔后热浸镀层和热浸镀试样的断面SEM形貌

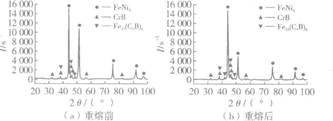

图3热浸镀层加热重熔前后的XRD谱

图4加热重熔前后镀层与基体界面处Si,Cr,Fe,Ni

元素的线扫描能谱

由图2可以看出:加热重熔后镀层的树枝状共晶体消失,以分散的条状形态均匀分布在镍基固溶体中。经测定,黑色物质的Cr含量高达85.03%,结合图3推断,这些黑色物质为Cr的硼化物。不连续的硼化物弥散分布在镀层中,可以有效地提高镀层的耐磨性;再者,加热重熔后镀层中柱状晶消失,明显提高了镀层的韧性,从而提高了镀层对硬质相的支撑和包裹作用,提高了镀层的耐磨性。由图2和图4可以看出:加热重熔后镀层与基体之间不是简单的机械咬合,而有个较平稳的4种元素的过渡带,镀层与基体的结合力增强,属于明显的冶金结合。

3结论

(1)热浸镀镍基合金镀层组织中呈网络分布的树枝状共晶体较多,增加了镀层的脆性和镀层在使用过程中开裂的几率。

(2)热浸镀层加热重熔后呈网络分布的树枝状共晶体消失,不连续的Cr的硼化物硬质相弥散分布在镍基固溶体中,为提高镀层的耐磨性提供了很好的保证。(3)加热重熔后镀层与基体之间存在明显的过渡带,形成了良好的冶金结合。

[参考文献]

[1]徐滨士,朱绍华.表面工程的理论与技术[Ml.北京:国防科技大学出版社,1999:1~5.

[2]赵力东,贺定勇,Bobzin K,等.金属间化合物NiAl- Ta - Cr高速火焰喷涂工艺及涂层特性[J].稀有金属材料与工程,2006,35(6):974~977.

[3]李明喜,袁晓敏,何宜柱.Ni基合金表面激光熔覆Co基合金的组织与性能[J].安徽工业大学学报(自然科学版),2003,20(2):106~108.

[4]张松,张春华,康煜平.钛合金表面激光熔覆原位生成TiC增强复合涂层[J].中国有色金属学报,2001,1l(6):1026~1030.

[5]王振廷,陈光辉.感应熔覆微纳米复合材料涂层组织及抗磨性能[J].粉末冶金技术,2006,24(1):32,35.[6]凌全伟,刘建秋,热浸镀技术的现状及发展[J].鞍钢技术,2004,5(2):9~13.

[7]张翠兰.我国熔剂法热浸镀铝工艺发展概况[J].金属热处理,1995,5(1):3~5.

[8]张敬澈,消除高锰钢的柱状晶组织[J].铸造技术,1986,12(1):6~8.

[编校:郑霞]
